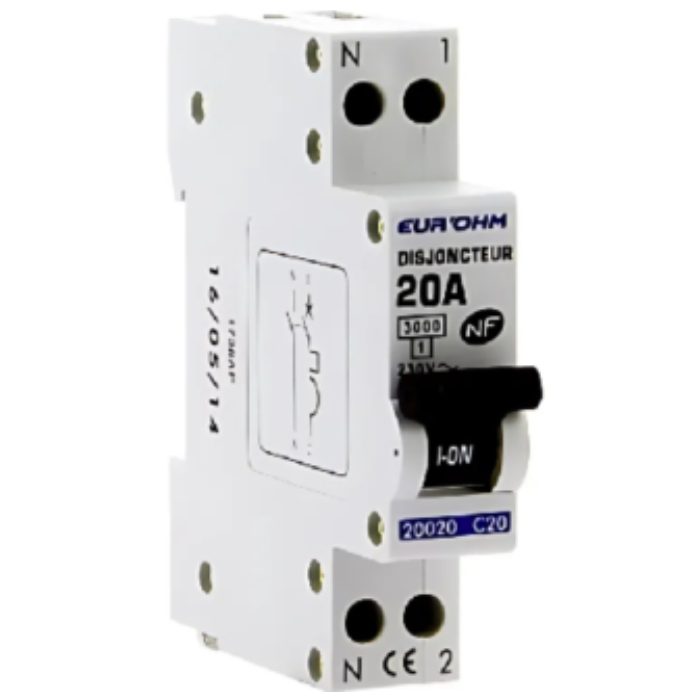

Disjoncteur 1P+N 20A NF, CX vis haut/bas 3KA
0,00 €
TTC
Le disjoncteur modulaire 1P+N est destiné à la protection des départs de circuits dans les installations électriques domestiques et tertiaires. Doté d’un déclenchement magnétothermique, il offre une protection fiable contre les courts-circuits et les surcharges. Sa conception avec connexion à vis haut/bas assure une installation rapide et sécurisée sur rail DIN symétrique.
Pour ajouter un produit dans le panier, balayez le tableau vers la droite.
| Référence | Description | Cond. | Stock | Prix | |
|---|---|---|---|---|---|
| EUR20020 | Disjoncteur 1P+N 20A NF, CX vis haut/bas 3KA | 1 | 0 | 0.00 € |
▼
▲
|
Caractéristiques techniques :
- Type de disjoncteur : 1P+N (1 pôle protégé + neutre)
- Mode de déclenchement : Magnétothermique
- Courbe de déclenchement : C (usage courant, adapté aux circuits avec faibles courants d’appel)
- Nombre de pôles protégés : 1
- Tension d’emploi assignée (Ue) : 230 V~
- Tension d’isolement assignée (Ui) : 250 V
- Tension assignée de tenue aux chocs (Uimp) : 4000 V
- Courant assigné (In) : 20A
- Fréquence nominale (ƒn) : 50 Hz
- Pouvoir de coupure assigné (Icn / Icn1) : 3000 A
- Classe de limitation d’énergie : 1
- Température de calibration de référence : 30 °C
- Température d’utilisation : de -5 °C à +40 °C
- Indice de protection : IP20 (protection contre les corps solides >12,5 mm)
Conditions de montage :
- Type de fixation : Sur rail DIN symétrique (norme EN 60715)
- Connexion : Bornes à vis – entrée/sortie par le haut et le bas
- Couple de serrage maximal recommandé : 1,8 N·m
Conformité et certifications :
- Normes de sécurité : Conforme à EN 60898-1:2003 + amendements A1:2004, A11:2005, A12:2008, A13:2012
- Certification NF délivrée par le LCIE (Laboratoire Central des Industries Électriques)
- Directive européenne : Conforme à la directive 2014/35/UE relative aux équipements électriques basse tension
Avantages :
- Dispositif compact idéal pour les tableaux électriques modulaires
- Installation rapide et maintenance aisée grâce à la connexion à vis
- Convient aux installations neuves ou en rénovation
- Conforme aux exigences réglementaires pour les ERP et habitations individuelles ou collectives
