Les bornes Wago sont des connecteurs électriques révolutionnaires qui simplifient les installations électriques en offrant rapidité, sécurité et fiabilité. Que ce soit pour rallonger des fils, associer des conducteurs différents ou vérifier la tension, les bornes Wago répondent à de nombreux besoins. Leur utilisation intuitive et leur conception robuste en font un choix privilégié pour des connexions électriques sécurisées et durables. Découvrez comment optimiser vos raccordements électriques avec ce type d’équipement.
Types de bornes Wago

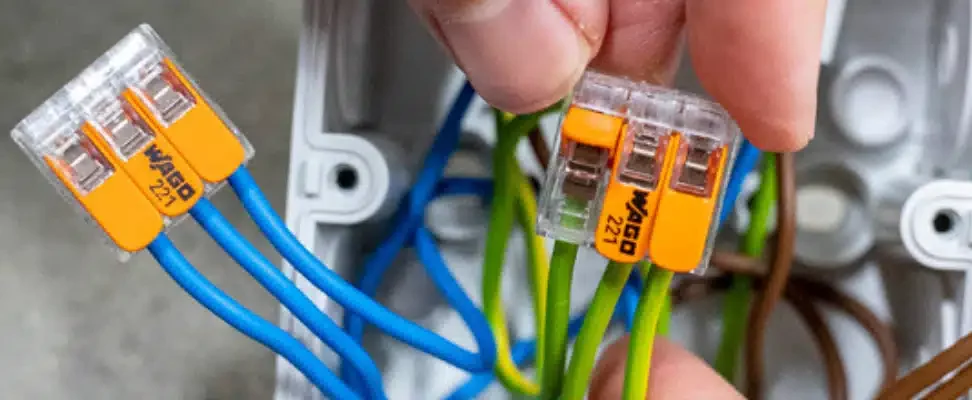

Wago à levier (Séries 221, 222)
Les bornes Wago à levier sont particulièrement appréciées pour leur facilité d’utilisation et leur adaptabilité. Les séries 221 et 222 sont conçues pour connecter aussi bien des fils rigides que souples, ce qui les rend extrêmement polyvalentes. Le mécanisme de levier permet une manipulation simple : il suffit de lever le levier, d’insérer le fil dénudé, puis de refermer le levier pour sécuriser le branchement. La série 221, avec son boîtier transparent, offre une visibilité accrue pour vérifier que les fils sont correctement raccordés, tandis que la série 222 est reconnue pour sa robustesse et sa capacité à résister aux environnements exigeants, y compris ceux soumis à des vibrations et des chocs.
Wago à ressort (Séries 2273, 273)
Les bornes Wago à ressort, comme les séries 2273 et 273, sont idéales pour des connexions rapides et fiables sans nécessiter d’outils. Elles conviennent particulièrement pour les installations électriques résidentielles, commerciales et industrielles. Les conducteurs sont insérés directement dans la borne, où ils sont automatiquement maintenus en place par le mécanisme à ressort. La série 2273 est connue pour sa compacité et sa facilité d’utilisation, offrant une solution simple pour le raccordement des fils. La série 273, quant à elle, est appréciée pour sa capacité à supporter des courants plus élevés, jusqu’à 24A, et pour sa fiabilité dans les applications exigeantes.
Wago pour luminaires (Série 224)
Spécifiquement conçues pour le raccordement des luminaires et des volets roulants, les bornes Wago de la série 224 offrent une solution pratique pour les connexions fréquentes et les installations nécessitant des ajustements réguliers. Ces bornes permettent de connecter des fils rigides à des fils souples de manière sécurisée et efficace. Elles sont équipées d’un mécanisme de verrouillage qui assure une connexion stable, évitant ainsi tout risque de déconnexion accidentelle.
Étapes de branchement
Branchement avec Wago à levier (Séries 221, 222)
- Commencez par ouvrir le levier de la borne à un angle de 90°. Cela crée un espace suffisant pour insérer les fils.
- Retirez environ 10 mm de l’isolant des extrémités des fils à l’aide d’un outil de dénudage. Assurez-vous que les brins de cuivre ne sont pas endommagés.
- Insérez les fils dénudés dans les emplacements libres de la borne.
- Rabattez le levier en position fermée. Cela garantit un contact sécurisé entre les fils et les connecteurs internes. Vérifiez le raccordement en tirant légèrement sur les fils pour vous assurer qu’ils sont bien fixés.
Branchement avec Wago à ressort (Séries 2273, 273)
- Comme pour les bornes à levier, dénudez les fils sur environ 10 mm.
- Insérez les fils dénudés dans les emplacements prévus sur la borne à ressort.
- Les ressorts à l’intérieur de la borne se ferment automatiquement autour des fils pour les maintenir en place. Tirez légèrement sur les fils pour vérifier que la connexion est bien serrée et sécurisée.
Branchement pour luminaires et volets roulants (Série 224)
- Pour connecter des fils souples, appuyez sur la mâchoire de la borne afin d’ouvrir l’orifice.
- Retirez environ 5 mm d’isolant des fils rigides.
- Insérez les fils rigides dans les ouvertures correspondantes de la borne. Relâchez la mâchoire pour assurer une connexion sécurisée.
Conseils de sécurité
- Avant toute intervention, coupez l’alimentation électrique pour éviter les risques d’électrocution.
- Utilisez des boîtes de dérivation et du gel isolant pour protéger et étanchéifier les connexions, surtout dans des environnements humides ou poussiéreux.
- Après avoir inséré les fils dans les bornes, tirez légèrement dessus pour vérifier qu’ils sont bien maintenus en place.
En suivant ces étapes et conseils, vous pourrez réaliser des connexions électriques sûres et durables avec les bornes Wago.
Conseils de sécurité
Couper le courant
Avant toute intervention sur une installation électrique, il est crucial de couper le courant pour éviter les risques d’électrocution. Cette mesure de sécurité de base protège non seulement l’intervenant, mais aussi l’ensemble du système électrique contre d’éventuels courts-circuits ou autres incidents dangereux.
Utiliser des boîtes de dérivation et du gel isolant
Pour assurer une protection optimale des connexions électriques, il est recommandé d’utiliser des boîtes de dérivation et du gel isolant. Ces dispositifs permettent de sécuriser et d’étanchéifier les raccordements, évitant ainsi les infiltrations d’humidité et la poussière qui pourraient compromettre la fiabilité des branchements. Cette précaution est particulièrement importante dans les environnements humides ou exposés aux intempéries.
Vérifier les connexions
Après avoir réalisé les raccordements, il est essentiel de vérifier que chaque fil est correctement maintenu en place. Tirez légèrement sur chaque fil pour vous assurer qu’il est bien inséré et sécurisé dans la borne. Cette vérification garantit une connexion stable et fiable, minimisant les risques de mauvais contact ou de déconnexion accidentelle.
