Le va-et-vient est un dispositif électrique largement utilisé dans les installations domestiques, car il offre une grande commodité en permettant de commander l’allumage et l’extinction d’une lumière depuis deux endroits distincts. Que ce soit pour une maison ou un bâtiment professionnel, maîtriser le montage d’un circuit en va-et-vient est une compétence utile, qui améliore le confort et la fonctionnalité de l’espace. Cet article vise à fournir un tutoriel détaillé sur la façon de réaliser vous-même ce type d’installation, en suivant les normes de sécurité requises avec les outils appropriés.
Composants et outils utilisés

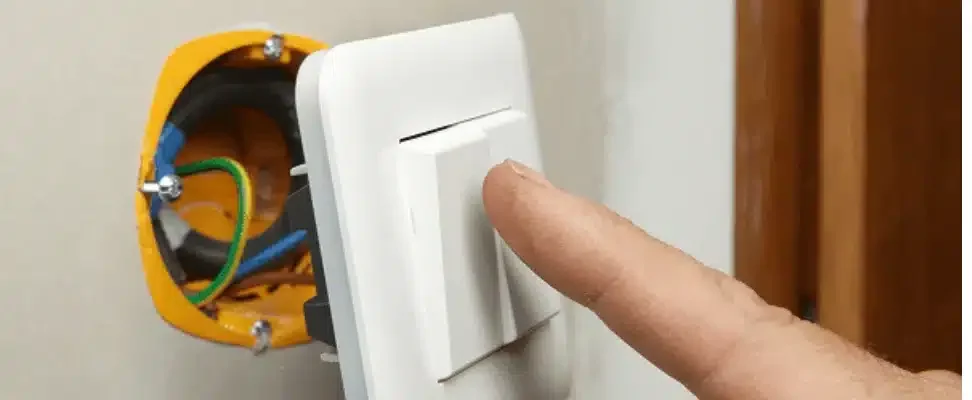

Interrupteurs va-et-vient
Deux interrupteurs spécifiques au montage va-et-vient sont nécessaires. Ils permettront de contrôler l’éclairage à partir de deux emplacements différents.
Fils électriques
Vous aurez besoin de divers types de fils :
- Un fil de phase pour transporter le courant de votre tableau électrique.
- Un fil neutre pour compléter le circuit.
- Un fil de terre pour la sécurité, empêchant les chocs électriques.
- Des fils navettes, souvent de couleur différente, qui connectent les deux interrupteurs entre eux.
Boîte d’encastrement double
Si vous installez les interrupteurs dans une nouvelle paroi, une boîte d’encastrement double sera nécessaire pour les contenir de manière sécurisée.
Outils de base
Un tournevis pour ouvrir les interrupteurs et les boîtes, une pince à dénuder pour préparer les fils, et un cutter peuvent être nécessaires pour ajuster les longueurs de fil et enlever l’isolation. De même, un multimètre, testeur de tension ou de continuité sont indispensables pour vérifier l’absence de tension avant de commencer les travaux, assurant ainsi une installation sans danger.
Préparation avant travaux
Sécurité avant tout
La première étape consiste à couper l’alimentation électrique de toute la maison en désactivant le disjoncteur principal. Cette précaution est indispensable pour éviter tout risque de choc électrique pendant les travaux.
Démontage des installations existantes
Si vous remplacez un ancien montage, retirez les plaques des interrupteurs actuels. Déconnectez les fils en prenant soin de noter où chacun est connecté. Cela vous aidera à installer correctement les nouveaux interrupteurs.
Vérification des connexions et des fils
Assurez-vous que les boîtes d’encastrement où vous allez installer les interrupteurs va-et-vient contiennent les fils nécessaires. Vous aurez besoin de trois fils de navette entre les deux interrupteurs. En outre, un fil de phase doit arriver sur l’un des interrupteurs et un autre fil doit brancher le deuxième interrupteur au point lumineux. Cette configuration assure que le circuit fonctionnera correctement une fois l’installation terminée.
Cette phase de préparation est cruciale pour une installation réussie et sécurisée, facilitant le processus d’installation dans les étapes suivantes.
Les étapes d’installation
Câblage du premier interrupteur
Commencez par connecter le fil de phase, qui est généralement rouge ou marron, sur la borne L du premier interrupteur. Les fils de navette, qui devraient être de couleurs distinctives comme le violet ou l’orange pour éviter toute confusion avec les fils de phase et neutre, doivent être connectés aux bornes 1 et 2. Cette configuration permet de transmettre le signal entre les deux interrupteurs.
Préparation et câblage du deuxième interrupteur
Dans le deuxième interrupteur, connectez les fils navettes aux bornes 1 et 2, en assurant la correspondance des connexions avec celles du premier interrupteur. Le fil qui va au point lumineux, souvent appelé « retour lampe », doit être connecté sur la borne L du deuxième interrupteur. Il est essentiel pour compléter le circuit et permettre l’allumage et l’extinction de la lumière.
Sécurisation des connexions
Il est crucial de s’assurer que toutes les connexions sont bien serrées. Dans le cas contraire, cela peut empêcher le système de fonctionner correctement, mais aussi représenter un risque de sécurité. Utilisez un tournevis adapté et vérifiez chaque connexion pour éviter tout relâchement ou mauvais contact éventuel.
Connexion du retour lampe
Le fil de retour de lampe, qui provient généralement du deuxième interrupteur, doit être connecté au point lumineux. C’est ce dernier qui transmet l’électricité au luminaire chaque fois que l’un des commutateurs est actionné, permettant ainsi de l’allumer ou de l’éteindre.
Connexion du fil neutre
Le fil neutre, qui est habituellement de couleur bleue, doit également être connecté directement au point lumineux. Ce fil complète le circuit en fournissant un chemin retour vers la source d’alimentation. Assurez-vous que le branchement soit sécurisé et conforme aux normes électriques, notamment la NF C 15-100.
Branchement du fil de terre
S’il est disponible, le fil de terre doit être connecté au point lumineux. La mise à la terre est essentielle pour la sécurité, car elle prévient le risque de choc électrique en cas de défaillance du système. Vérifiez que le fil de terre est solidement fixé au luminaire.
Vérifications et tests
Vérification des connexions
Avant de restaurer l’alimentation électrique, inspectez minutieusement toutes les connexions dans chaque composant du circuit (interrupteurs, point lumineux, boîtes de jonction). Assurez-vous que tous les fils sont fermement fixés et que les connexions sont conformes aux normes de sécurité.
Test de fonctionnement
Une fois l’alimentation rétablie, effectuez des tests en allumant et éteignant la lumière depuis les deux interrupteurs va-et-vient. Ce test permet de vérifier que le montage fonctionne correctement et que la lumière peut être contrôlée indépendamment depuis deux emplacements différents. Si la lumière ne marche pas comme prévu, vérifiez de nouveau les connexions et utilisez un testeur de continuité ou un multimètre.
Finalisation
Après confirmation du bon fonctionnement, remettez les couvertures sur les interrupteurs et nettoyez la zone de travail. L’élimination des débris et des outils désordonnés aidera à maintenir un environnement sûr et propre.
Conseil de sécurité
Si à ce stade, des doutes persistent sur la qualité de l’installation ou si des problèmes techniques sont rencontrés, il est judicieux de consulter un électricien professionnel. Ce type de montage peut être dangereux sans une connaissance adéquate et le respect des normes de sécurité.
