Avant de creuser le sol ou de percer des murs, il est impératif de localiser avec précision toutes les installations électriques souterraines ou encastrées. En effet, cela permet de prévenir des accidents graves et des interruptions de service. Cela assure la sécurité des travailleurs, mais protège également les équipements et minimise les risques de perturbations électriques. Cet article vous expose ainsi les méthodes et technologies utilisées pour détecter efficacement les câbles électriques, et vous explique l’importance de ces techniques.
L’importance de la détection de câbles électriques
Sécurité
La sécurité est la principale préoccupation lorsqu’il s’agit de travaux impliquant des installations électriques. L’identification des câbles permet d’éviter les risques de choc électrique ou d’incendie, qui peuvent survenir si les câbles sont endommagés ou mal manipulés. Une approche méthodique et l’utilisation d’outils spécialisés pour la détection préviennent les accidents et garantissent la sécurité de tous sur le chantier.
Conformité
Le respect des réglementations de sécurité est non seulement obligatoire, mais également essentiel pour maintenir la standardisation et la légalité des opérations de construction. Les normes et codes du bâtiment imposent l’identification précise des câbles électriques pour s’assurer que les nouvelles constructions ou rénovations ne compromettent pas le système électrique existant.
Prévention des dommages
Identifier l’emplacement des câbles électriques contribue également à protéger l’intégrité des structures et à préserver les installations contre les dommages lors des travaux. Cela évite des réparations coûteuses et des retards de projet dus à des erreurs de forage, de découpe ou de creusage, assurant ainsi un processus de construction plus fluide et sans imprévus.
Méthodes de détection
Utilisation d’un détecteur de métaux
Les détecteurs de métaux sont utiles pour repérer les câbles métalliques enfouis. Toutefois, leur efficacité peut être restreinte aux câbles qui ne sont pas protégés par des goulottes ou des gaines non métalliques. Cette méthode est simple, mais moins précise pour les installations complexes.
Détecteurs de câbles spécialisés
Ces appareils sont spécifiquement conçus pour identifier la localisation des câbles électriques, qu’ils soient sous tension ou hors tension. Ils offrent une précision supérieure et sont équipés de fonctionnalités permettant de distinguer différentes sortes de câbles et de conduits.
Radiodétection
La technique de radiodétection utilise des ondes radio pour localiser avec précision les câbles et autres conduits souterrains. Ce système est très efficace pour détecter à la fois les câbles électriques et autres types d’infrastructures comme les conduites d’eau ou de gaz.

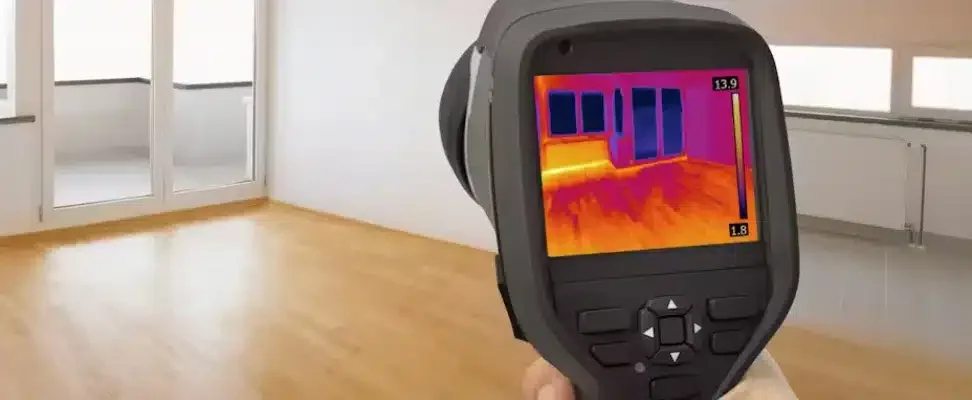

Utilisation de caméras thermiques
Les caméras thermiques détectent les variations de température causées par le courant électrique circulant dans les câbles. Cette méthode est particulièrement utile pour localiser les câbles sous tension sans contact direct, offrant ainsi une sécurité accrue lors de l’inspection.
Géoradar (GPR)
Le géoradar est une technologie avancée qui utilise des ondes radar pour détecter et cartographier des objets et des structures ensevelis sous la surface. C’est une méthode très efficace pour explorer de vastes zones et détecter des câbles et autres éléments enfouis sans excavation préalable.
Étapes de détection
Préparation
Avant de débuter la détection, il est nécessaire d’identifier clairement la zone où les travaux sont prévus. Obtenir des plans de l’installation électrique auprès des gestionnaires des bâtiments ou des autorités locales peut grandement faciliter cette étape. Ces documents permettent de situer approximativement les câbles et de planifier la détection en conséquence. Il est également important de faire une reconnaissance du site pour déterminer visuellement des indicateurs comme des boîtiers de raccordement ou des tracés de conduits visibles.
Choix de l’outil
Le choix de l’outil de détection dépend de plusieurs facteurs : la profondeur des câbles, leur nature (sous tension ou non), et l’environnement de travail. Selon la situation, il pourrait être approprié d’opter pour un détecteur de métaux, un géoradar ou un détecteur spécialisé pour câbles électriques pour une meilleure précision.
Test et calibrage
Avant de commencer l’utilisation effective de l’appareil en zone de travail, il est indispensable de réaliser des tests préliminaires pour s’assurer de son bon fonctionnement. Cette phase comprend le calibrage de l’appareil selon les spécificités du terrain et des caractéristiques des câbles à détecter. Cette étape permet d’ajuster les réglages pour optimiser la sensibilité et la précision de l’appareil, réduisant ainsi le risque d’erreurs et de faux positifs.
Mesures de précaution
Tester sur une zone connue
Il est recommandé de tester l’appareil dans une zone où la position et la profondeur des câbles sont déjà connues, ce qui permettra de vérifier la précision de l’appareil. Ce test de validation peut aider à ajuster les réglages nécessaires avant de l’utiliser dans des zones non cartographiées, réduisant ainsi le risque de surprises ou d’accidents.
Utilisation conforme
Respecter strictement les protocoles de sécurité pendant la manipulation des outils est primordial. Cela inclut l’utilisation des équipements de protection individuelle (EPI) appropriés tels que des gants isolants, des lunettes de sécurité et des chaussures de sécurité. Il est également essentiel de suivre les indications de l’appareil et de vérifier régulièrement son état de fonctionnement pour prévenir les défauts ou les défaillances.
