La mise à la terre est un élément essentiel de sécurité dans toute installation électrique, offrant une voie de faible résistance pour le courant en cas de défaut électrique. Elle joue donc un rôle protecteur en évitant les surtensions et en assurant la sécurité des personnes. Sachant que les conséquences d’une mauvaise mise à la terre peuvent être très graves, il est essentiel de maîtriser cette pratique. Ce guide détaillera les techniques, les normes réglementaires, et les précautions à prendre pour effectuer une mise à la terre conforme aux exigences de sécurité.
Importance de la mise à la terre
Sécurité
La mise à la terre joue un rôle clé dans la prévention des chocs électriques. Elle sert à diriger le courant électrique excédentaire vers le sol, réduisant ainsi le risque de choc lorsque quelqu’un touche un appareil défectueux. En créant une voie de moindre résistance pour les courants de fuite, la mise à la terre garantit que ces déviations potentiellement dangereuses sont sécuritairement gérées, protégeant de ce fait les personnes.
Protection des équipements
Au-delà de la sécurité des utilisateurs, la mise à la terre protège également les équipements électriques contre les dommages causés par les surtensions. En cas de foudre ou de montée subite de voltage, cela assure un passage sécurisé du surplus de courant vers la terre, empêchant ainsi les composantes internes des appareils de surchauffer, de fondre ou de s’abîmer de manière irrémédiable.
Conformité aux normes électriques
Respecter les normes de mise à la terre est non seulement une bonne pratique, mais c’est souvent une exigence légale. Les réglementations locales et internationales fixent des standards précis pour assurer que toutes les installations électriques offrent un niveau de sécurité adéquat. Se conformer à ces normes minimise le risque de litiges légaux issus d’accidents électriques ainsi que la durabilité de votre installation.
Matériaux nécessaires
Piquet de terre
Le piquet de terre est un composant essentiel de toute installation de mise à la terre. Il s’agit généralement d’une tige longue et robuste faite en cuivre ou en acier galvanisé, implantée profondément dans le sol. Cette profondeur garantit un contact efficace avec la terre, permettant une dispersion optimale du courant électrique excessif. La taille et le type de piquets dépendent des caractéristiques du sol et des normes locales.
Câble de terre
Le câble de terre est utilisé pour connecter l’installation électrique au piquet de terre. Ce câble doit être suffisamment résistant et conducteur pour transporter efficacement le courant électrique vers le sol sans risque de rupture ou de dégradation au fil du temps. Les câbles en cuivre nu sont souvent privilégiés pour leur excellente propriété conductrice et leur durabilité.
Barrette de coupure
La barrette de coupure est un dispositif installé utilisé pour isoler le piquet de terre du reste de l’installation électrique. Cela permet de vérifier, de tester ou de réparer le système de mise à la terre sans avoir à perturber l’ensemble du réseau électrique. Elle est généralement placée à proximité du point où le câble entre dans le bâtiment, offrant ainsi un accès facile pour la maintenance.
Étapes de l’installation
Choix de l’emplacement
Le choix de l’emplacement pour le piquet de terre est important. Il doit être implanté dans un sol avec une bonne conductivité, typiquement humide, loin de constructions et d’infrastructures pouvant interférer avec la diffusion du courant. Il est également essentiel de vérifier s’il n’y a pas de conduites ou de câbles enterrés dans la zone sélectionnée, pour éviter des dommages pendant l’installation. Une étude du sol peut être nécessaire pour déterminer le meilleur emplacement.
Enfoncement du piquet de terre
Une fois l’emplacement sélectionné, le piquet de terre doit être enfoncé dans le sol. Cela doit se faire verticalement et pourrait nécessiter l’utilisation d’un marteau ou d’une masse, selon la dureté du sol. Pour les sols très résistants, l’emploi d’un perforateur ou d’une tarière électrique peut être requis. Le piquet doit être enfoui à une profondeur suffisante, généralement entre 2 et 3 mètres, pour assurer une mise à la terre efficace.
Connexion du câble de terre

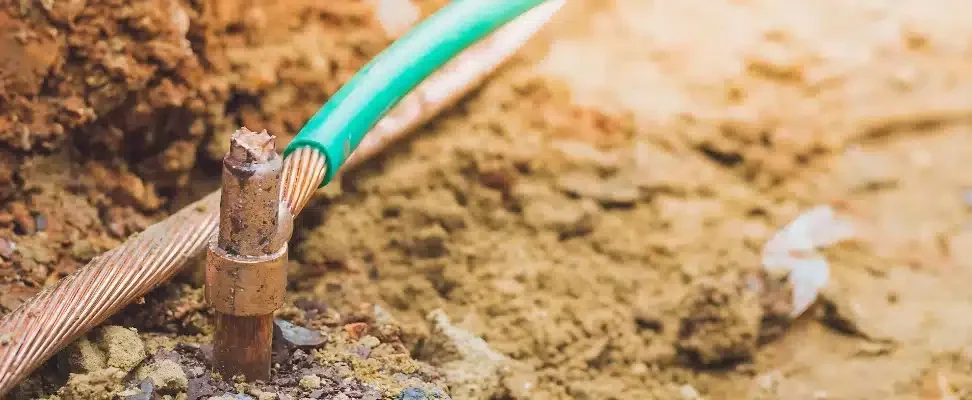

Après l’installation du piquet, le câble de terre doit être attaché fermement à celui-ci. Ce raccordement doit être sécurisé et résistant aux intempéries et à la corrosion. Des colliers de serrage en cuivre ou des bornes de connexion spéciales peuvent être utilisés pour garantir un branchement fiable. Le câble doit ensuite être conduit jusqu’à la barrette de coupure, puis relié aux systèmes nécessitant une mise à la terre selon les normes de sécurité en vigueur et les plans de l’installation électrique.
Vérification et maintenance
Vérification de la résistance de terre
La vérification de la résistance de terre est essentielle pour s’assurer que la mise à la terre est efficace et qu’elle peut sécuriser correctement l’installation électrique. Cette vérification se fait à l’aide d’un ohmmètre de terre qui mesure la résistance entre le piquet de terre et la terre elle-même. Une résistance trop élevée peut indiquer des problèmes d’installation ou des changements dans les conditions du sol qui nécessitent des ajustements. Idéalement, la résistance ne devrait pas dépasser les valeurs prescrites par les normes locales ou internationales.
Test périodique
Il est recommandé d’effectuer des tests périodiques pour s’assurer que la résistance de terre reste dans les limites acceptables. Ceci devrait être fait annuellement ou après tout événement majeur comme de grands orages ou des travaux de construction à proximité, qui pourraient affecter l’efficacité de la mise à la terre.
Maintenance des connexions
La maintenance des connexions de mise à la terre est primordiale pour prévenir la corrosion et assurer une continuité de la protection. Il faut régulièrement inspecter et nettoyer les points de connexion, resserrer les fixations et remplacer les parties endommagées. Une attention particulière doit être portée aux connexions exposées aux éléments ou à des environnements agressifs pour éviter des défaillances prématurées dues à la corrosion ou à d’autres formes de détérioration.
